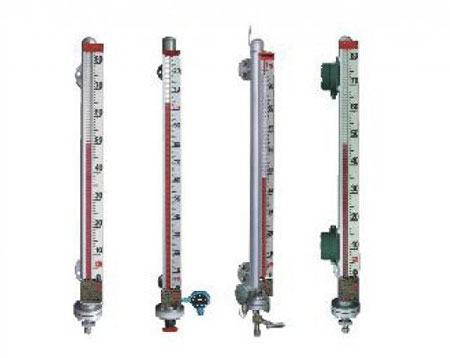

型號為：HDUHZ，它的本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。
磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。
根據在容器安裝位置的不同，提供側裝和D 裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工 程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
根據在容器安裝位置的不同，提供側裝和D 裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工 程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
磁翻板液位計基本參數：
（1）連接法蘭中芯距離L（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等J（MPa）：0.6，1.0，1.6，2.5，4，6.3
（1）連接法蘭中芯距離L（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等J（MPa）：0.6，1.0，1.6，2.5，4，6.3
磁翻板液位計結構特點：
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長期磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長期磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
磁翻板液位計主要技術參數：
|
安裝形式內容
|
側裝式
|
D裝式
|
|
|
安裝間距
(測量范圍) |
500,800,1100,1400,1700,
2000,2500,3000,3500,4000, 4500,5000,5500,6000mm |
500,800,1100,1400,1700,
2000,2500,3000mm |
|
|
工作壓力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
|
介質密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
|
連接法蘭
|
不銹鋼
|
法蘭 20-40(D N 20 P N 4.0)
(GB9119-88) |
法蘭 200-25(D N 200 P N 2.5)
(GB9119-88) |
|
ABS
|
法蘭 20-10(D N 20 P N 1.0) (GB9119-88)
|
法蘭 200-6(D N 200 P N 0.6)
(GB9119-88) |
|
|
主體材料
|
ABS( 工作壓力 0.6MPa) 1Cr18Ni9T
|
||
|
介質溫度
|
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
|
||
|
環境溫度
|
-40 ℃ ~+70 ℃
|
||
|
示值誤差
|
± 10mm
|
||
|
介質粘度
|
≤ 1st(10 - 4 m/s)
|
||
|
上下限開關
輸出 |
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 |
||
|
電遠傳連續顯示
|
1. 精度 : ± 1.5%
2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質放心型 |
||
磁翻板液位計選型表：
|
|
HDUHZ翻柱式磁浮子液位計 |
|||||||||
|
|
|
代碼 1 2 |
安裝方式 側裝式 D裝式 |
|||||||
|
|
代碼 1 2 |
主體材質 ABS 1Cr18Ni9Ti |
||||||||
|
|
代碼 1 2 3 4 |
公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa |
||||||||
|
|
代碼 1 2 3 4 5 |
型式 基本型 帶上、下限開關輸出 帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC) |
||||||||
|
|
|
安裝間距 ( 測量范圍 )
|
||||||||
|
|
L1 |
安裝深度 ( D裝式 ) (0~4000mm 任選 ) |
||||||||
|
|
介質 密度 |
g/cm3 |
||||||||
|
|
|
|||||||||
|
|
|
|||||||||
|
HDUHZ 1 1 1 1 L= □ L= □ p= □
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
